產品概述：

>本手冊所列型號適用一切立式注塑成型機。其結構就是把原來注塑機上分散的微動開關、接近開關、行程開關的控制模式, 用磁感應開關組合成行程控制器。其注塑行程控制器還兼容了座進﹑座退功能。重復精度<0.1mm，達到精密注塑要求。行程控制器以它的整體美感、使用方便、價格低廉、操作直觀等優點。產品自1998年9月投放市場以來一直就備受客戶青睞。   磁感應開關的原理、結構簡單，性能穩定，感控手段靈活。傳感元件受到磁力感應就導通，磁力消失就斷開。從而控制三極管輸出電流的通、斷。磁感應開關可以形象地稱為磁接近開關。磁力能穿透鋁殼，在殼外對殼內的傳感頭進行感控。強磁對電腦沒有干擾。操作人員身上極少帶有強磁的工具或日常用品，故誤觸發的機會就少。磁感應開關其獨特之處有其廣闊的發展前景。

>技術性能參數

1、觸發條件：有電源磁力觸發

2、額定電壓允許波動范圍：DC24v（DC18v～33v）

3、單個放大電路的電耗（mA）：3（max)）

4、單個感應頭的電氣壽命（次）：3×10⁷次以上

5、定位重復精度：<0.1

6、顯示及工作方式：發光管亮表示傳感頭己被感應，放大電路輸出－24V電流

7、環境溫度：工作時－10°～+55℃、儲存時－30°～+75℃

8、環境濕度：35～85%R

9、絕緣電阻：100MΩ以上（DC500V兆歐表測試）

10、抗電強度：AC1000V50/60HZ一分鐘無閃絡擊穿

11、鋁外殼截面尺寸：P1型（高×厚）63×30、P1-2型（高×厚）55×21、P3型（高×厚）76×44

12、行程控制器壽命（期望值）：五年以上

>型號、規格的說明

請參閱（行程控制器臥式注塑機應用）

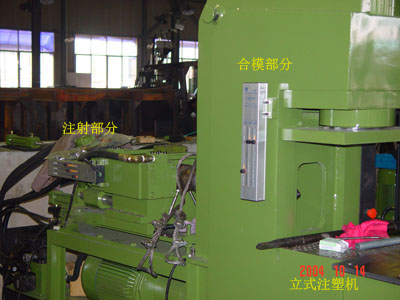

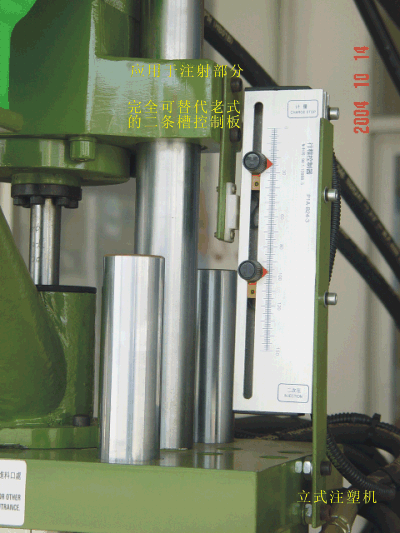

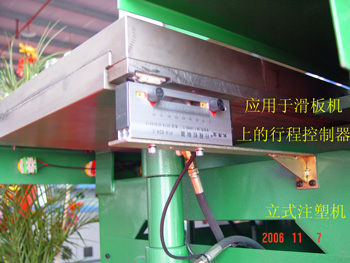

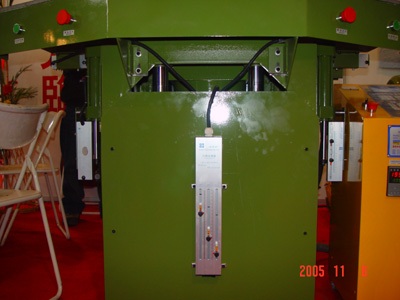

>行程控制器在立式注塑機上的應用

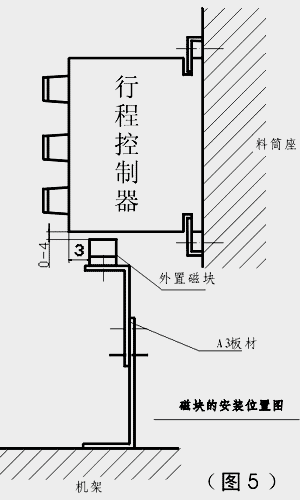

見上圖

>故障的判斷與處理

請參閱（行程控制器臥式注塑機應用）

>更換感應頭的方法

請參閱（行程控制器臥式注塑機應用）
